不同的實體(Entity)有它自己的特徵和動作，透過關聯(Relationship)去表達實體之間的互動。其圖示是一種概念(Concept)表示，表示的方法有好幾種，目前也沒有統一標準。有些參考書會建議讀者盡量去使用統一格式，但是A書跟B書用的圖又經常不一樣；不同工具、不同廠商也不一樣。
以下將要介紹的是在閱讀資料庫原理相關書籍經常會看得到的，甚至在Peter Chen所撰寫的文章內也是採用這種圖型表示法，就讓我們來看看吧。
 |
| ER Diagram |
- 實體(Entity)
ER模型中的基本物件，是真實世界獨立存在一個東西。可以是一個實際存在的實體，例如員工、車子等，如下圖，也可以是概念上存在的實體，例如：工作、課程等。
實體 - 弱實體(Weak Entity)
實體本身沒有鍵值屬性的實體稱為弱實體型態。相對於有鍵值的強實體，弱實體必須依賴某些實體才能存在，則這個依賴被稱為識別(Identifying)。透過弱實體產生的關聯型態，就稱為弱實體的識別關係(Identifying Relationship)。
- 多值屬性(Multivalued Attribute)
何謂多值屬性呢！顧名意思是「擁有多個值(Value)的屬性(Attribute)」，在我們的世界中經常可見這樣的多值屬性：例如電子信箱(E-mail)，像我就擁有gmail、hotmail、yahoo等多個不同的信箱，如下圖。
 |
| 多值屬性 |
- 複合屬性(Composite Attribute)

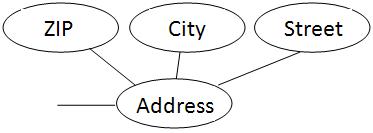

當一個屬性可以分割成更小部分的屬性，且分割的部分有獨立的意義，稱之為複合屬性。例如地址(Address)，可以再細分成郵遞區號(ZIP)、城市(City)、街道(Street)，如下圖。
 |
| 複合屬性 |
- 衍生屬性(Calculated Attribute)
有時候某些屬性可以透過相關的屬性產生出來。例如人的生日(Birth_date)和年齡(Age)，當我們知道某人的生日就可以計算出他的年齡，表示他的Age是由今日和Birth_date決定出來的，因此Age就稱為衍生屬性，如下圖。
 |
| 衍生屬性 |
